GRUPOPANEL PREFABRICADOS METALICOS SL
instalacion_rapida
Aislamiento térmico
Proteccion frente a la humedad
Uso industrial y residencial
Producto Certificado
Producto Ecologico y Reciclable
Resistencia al clima
Resistente al fuego e incombustible
Desde 28.00 €/m2
| Aplicaciones | Techos | Paredes resistentes al fuego |
| Modelos | P5G | PF1 | PM1 |
| Longitud de fabricacion | de 2 a 14m para mas longitud consultar |
| Espesores | 30 | 40 | 50 | 60 | 80 | 100 | 120 | 150 | 200 |
| Rango de resistencias al fuego | EI30 | EI60 | EI90 | EI120 | EI240 |
| Pedido minimo | En productos estandar 80 m2 | resto consultar |
| Suministro | fabricacion bajo pedido | Plazo Consultar |
| Reaccion al fuego | Clasificacion Euroclase A2-s1.d0 |
En GRUPOPANEL suministramos panel sándwich de lana de roca para fachada y cubierta, disponibles en espesores de 30 a 200 mm y con resistencia al fuego EI 30 a EI 240 minutos (según modelo ensayado, EN 13501-2, y condiciones de montaje).
Nuestros paneles están disponibles en longitudes de 2 a 14 metros para adaptarse a todo tipo de proyectos. Ofrecemos asesoramiento técnico, fichas técnicas, certificados de calidad y SAT con soporte especializado.
Si nos indicas la luz y el tipo de soporte, te recomendamos el espesor adecuado y el sistema de fijación más eficiente para garantizar el mejor rendimiento.
!! Pide la ficha técnica y solicita tu presupuesto personalizado hoy mismo ¡¡.

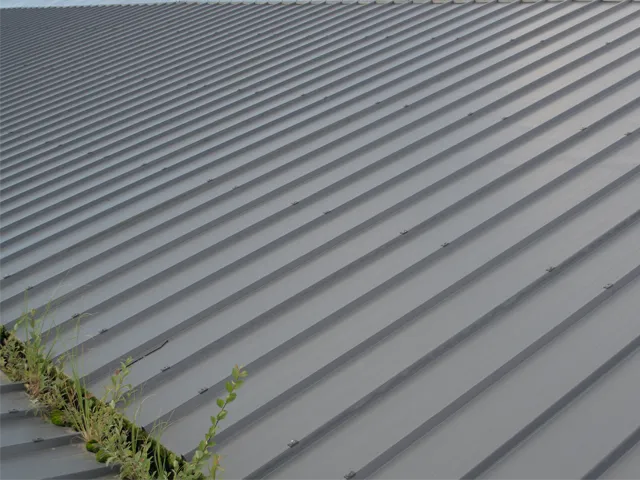

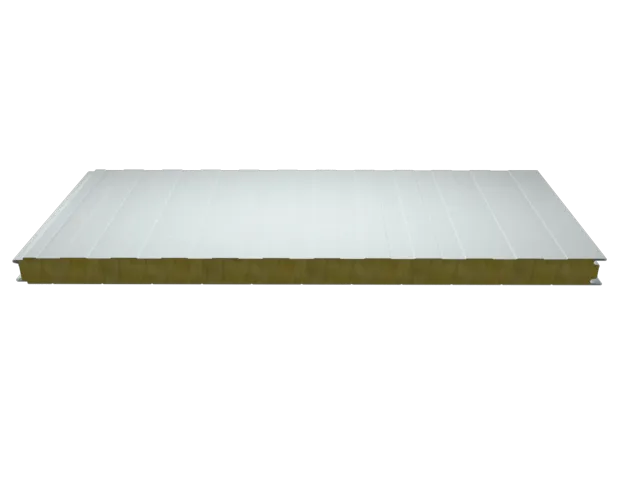

El Panel Sándwich de Lana de Roca es una solución robusta y eficiente diseñada especialmente para ofrecer protección contra incendios en aplicaciones de cubierta, fachada y sectorización. Disponible en modelos GP-PSG, GP-PF1 y GP-PM1, ofrece una amplia gama de espesores de 30 a 200 mm y clasificaciones EI de 30 a 240 minutos, conforme a la norma EN 13501-2 y dependiendo de las condiciones de montaje.
Estos paneles están disponibles con una variedad de recubrimientos técnicos para adaptarse a diferentes entornos:
Los paneles están disponibles en una amplia gama de colores estándar para adaptarse a las necesidades estéticas y funcionales de cada proyecto:
Desde la edificación industrial hasta soluciones en el sector naval, el Panel Sándwich de Lana de Roca se ha consolidado como una solución versátil, segura y eficiente para proyectos que requieren resistencia al fuego, aislamiento térmico y acústico y una instalación rápida. Su diseño robusto y sus prestaciones técnicas lo hacen ideal para una gran variedad de aplicaciones.
A continuación, destacamos 10 usos clave del panel de lana de roca:
El Panel Sándwich de Lana de Roca ofrece una solución eficaz y profesional para múltiples sectores, garantizando resultados de alto nivel en aislamiento, seguridad y facilidad de instalación.

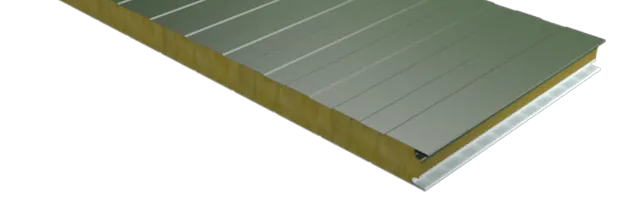

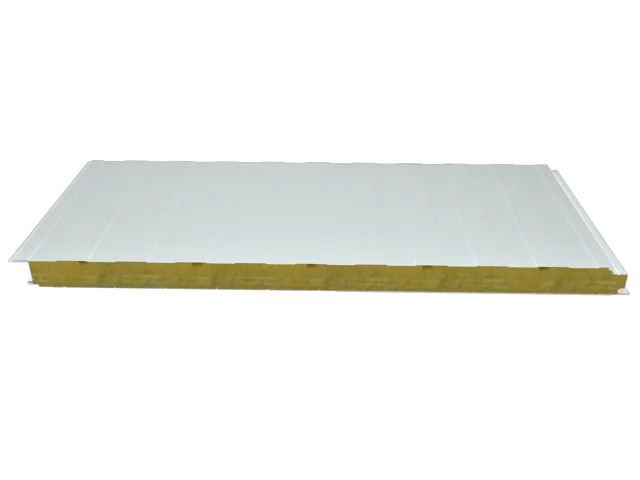

El panel sándwich de lana de roca es un sistema constructivo compuesto por tres capas: una capa exterior, un núcleo aislante de lana de roca y una capa interior, unidas mediante adhesivo termoendurecible. El núcleo, formado por lana mineral con estructura porosa, destaca por su alta resistencia al fuego, clasificada según normativa europea (EI 30 a 240 minutos), y su baja conductividad térmica (1,014–0,191 W/m·K para espesores de 30–200 mm), ideal para aplicaciones de aislamiento térmico y protección contra incendios. La resistencia térmica (U) varía según el espesor del núcleo y las láminas externas, permitiendo optimizar su uso según las exigencias del proyecto.

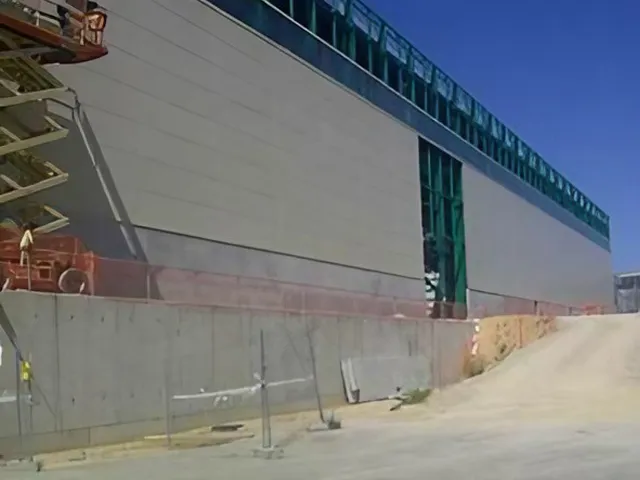

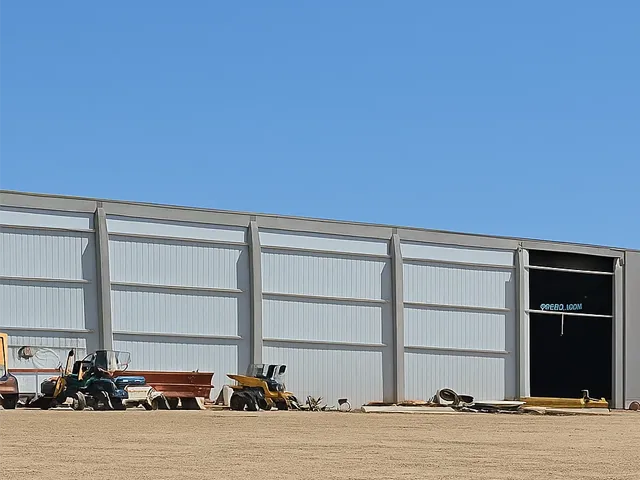

El panel con núcleo mineral incombustible actúa como cerramiento ignífugo no propagador de la llama y refuerza la protección pasiva del conjunto. Durante ensayos de dos horas, el panel con clasificación EI mantiene integridad (E) e aislamiento (I), preservando la compartimentación.
Las láminas exteriores, de acero galvanizado o materiales resistentes, ofrecen protección mecánica y durabilidad. La capa interior presenta una superficie lisa o ligeramente perfilada, garantizando una apariencia uniforme en espacios donde la estética interna es prioritaria. La morfología del panel se adapta a distintas aplicaciones mediante perfiles exteriores y configuraciones de juntas de fijación. En techos industriales, se emplean sistemas con fijación visible, como el caso de paneles con 5 grecas, donde la altura de la greca (40 mm) y la distancia entre ellas (250 mm) optimizan la resistencia, el drenaje y la estanqueidad.

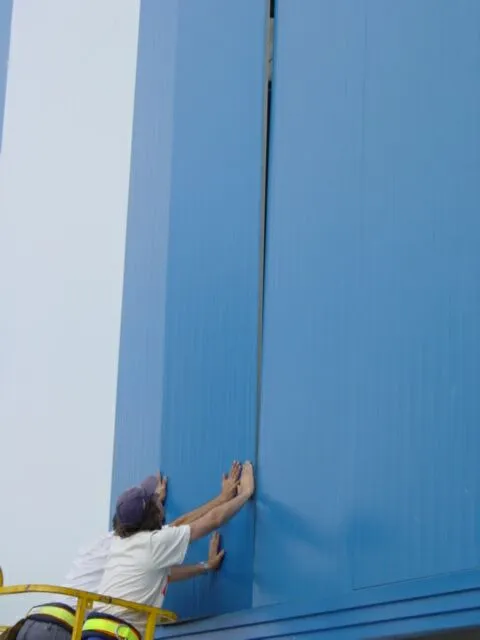

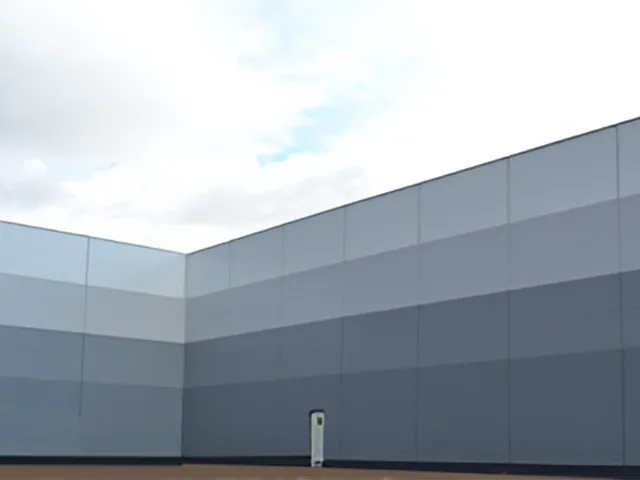

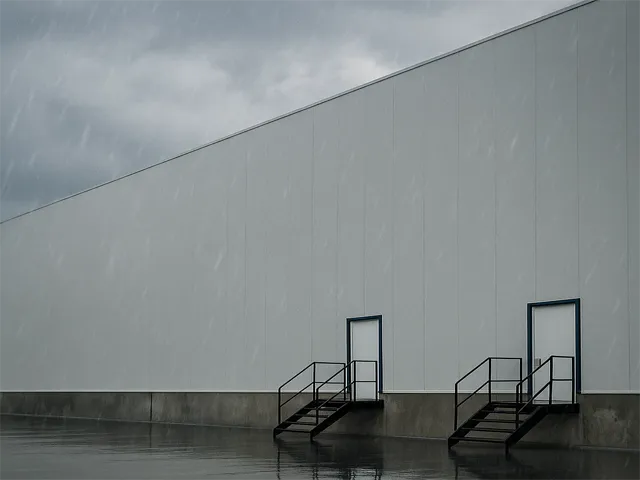

En fachadas, el revestimiento exterior se caracteriza por perfiles metálicos con micro-perfilado (ondulado) o superficie lisa, priorizando una estética moderna o elegante. Las juntas machihembradas aseguran una continuidad hermética, evitando puentes térmicos y ocultando los elementos de fijación desde el exterior. Esta solución mejora la estanqueidad contra agua y viento, y proporciona una apariencia continua. El diseño destaca por su eficiencia en espacios industriales, muros cortafuegos y divisiones técnicas, combinando seguridad, aislamiento térmico y durabilidad.
En muros cortafuegos, el sistema con núcleo mineral incombustible limita la propagación de la llama y favorece una evacuación más segura. En divisiones técnicas, las caras metálicas del panel incombustible favorecen la baja emisión de humos (s1) durante la exposición al fuego.
Los paneles de lana de roca son no combustibles, lo que significa que no contribuyen al desarrollo del fuego. Su clasificación de reacción al fuego se basa en la norma EN 13501-1, que evalúa la emisión de humos, calor y toxinas en caso de incendio.
Ventajas:
- Cumplen con la norma EN 13501-1, garantizando seguridad en espacios críticos.
- Reducen el riesgo de propagación de incendios.
Los paneles se clasifican en cuanto a clases de resistencia al fuego según la norma EN 13501-2, lo que indica que pueden soportar el fuego durante un tiempo prolongado sin colapsar.
Ventajas:
- Cumplen con la norma EN 13501-2, ideal para edificios de gran altura o espacios industriales.
- Ofrecen protección estructural en caso de incendio.
La conductividad térmica de los paneles es baja (0,315 W/m·K para EI240), lo que mejora su eficiencia energética según la norma EN 14509.
Ventajas:
- Cumplen con EN 14509, reduciendo el consumo energético en edificios.
- Mejoran el aislamiento térmico, contribuyendo a la sostenibilidad.
Los paneles presentan resistencia a la compresión y flexion según EN 14509, lo que los hace duraderos y resistentes a deformaciones.
Ventajas:
- Cumplen con EN 14509, garantizando estabilidad estructural.
- Con el recubrimiento y sellado adecuado, son ideales para ambientes húmedos o con riesgo de inundación (estanqueidad).
- Sostenibilidad: Reducción del consumo energético gracias al aislamiento térmico (EN 14509).
- Seguridad: Clasificación de reacción al fuego (EN 13501-1) y resistencia al fuego (EN 13501-2).
- Versatilidad: Adaptabilidad a múltiples sectores (industrial, residencial, naval) gracias a sus prestaciones mecánicas (EN 14509).
- Durabilidad: Estanqueidad al agua y aire, ideal para ambientes adversos.
Este apartado detalla las características técnicas de los paneles de lana de roca, incluyendo su resistencia al fuego, rendimiento térmico y capacidad de soportar sobrecargas estructurales. Se presentan tablas que especifican los valores de resistencia al fuego , conductividad térmica y carga admisible, garantizando su adecuación para aplicaciones arquitectónicas exigentes.

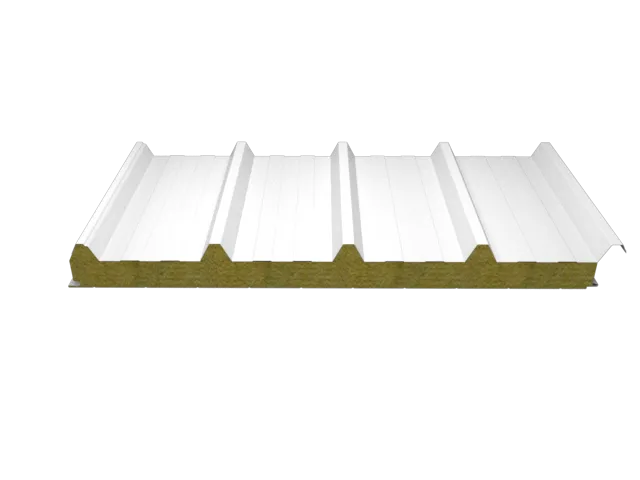

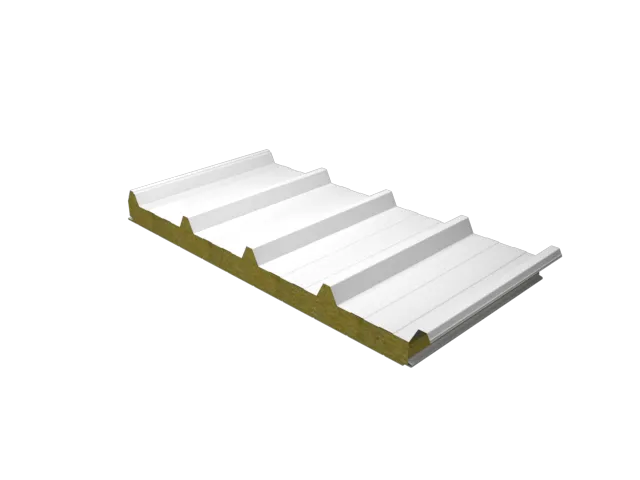

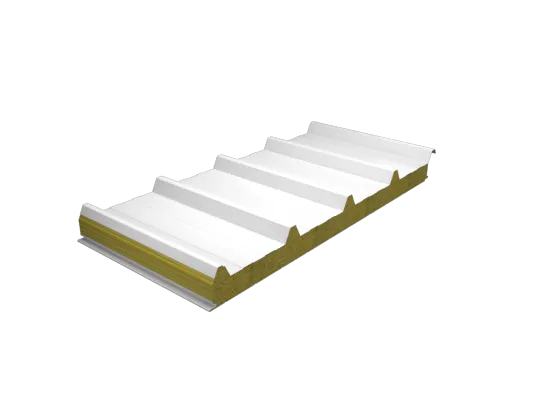

| Perfil P5G | Sobrecarg en Kg/m2 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Espesor (mm) | Ancho (mm) | Peso (Kg/m2) | C.T.Termica (W/m2ºK) | Res.Fuego | 80 | 100 | 120 | 150 | 200 |
| 30 | 1000 | 13.1 | 0.99 | - | 3.4 | 2.9 | 2.6 | 2.21 | 1.8 |
| 40 | 1000 | 14.3 | 0.789 | PND | 3.6 | 3.1 | 2.85 | 2.35 | 1.8 |
| 50 | 1000 | 15.5 | 0.661 | EI30 | 3.96 | 3.42 | 2.98 | 2.5 | 1.92 |
| 60 | 1000 | 16.7 | 0.546 | PND | 4.4 | 3.75 | 3.1 | 2.8 | 2.25 |
| 80 | 1000 | 18.3 | 0.436 | PND | 5.76 | 5.16 | 4.48 | 3.66 | 2.77 |
| 100 | 1000 | 21.5 | 0.357 | EI120 | 6.6 | 5.68 | 4.76 | 3.88 | 2.94 |
| 120 | 1000 | 23.9 | 0.302 | PND | 7.5 | 6.1 | 5.15 | 4.41 | 3.12 |
| 150 | 1000 | 27.5 | 0.246 | PND | *Bajo consulta | *Bajo consulta | *Bajo consulta | *Bajo consulta | *Bajo consulta |
| 200 | 1000 | 33.5 | 0.187 | PND | *Bajo consulta | *Bajo consulta | *Bajo consulta | *Bajo consulta | *Bajo consulta |
.-Flecha L/200 | Coef.Seguridad 1.8

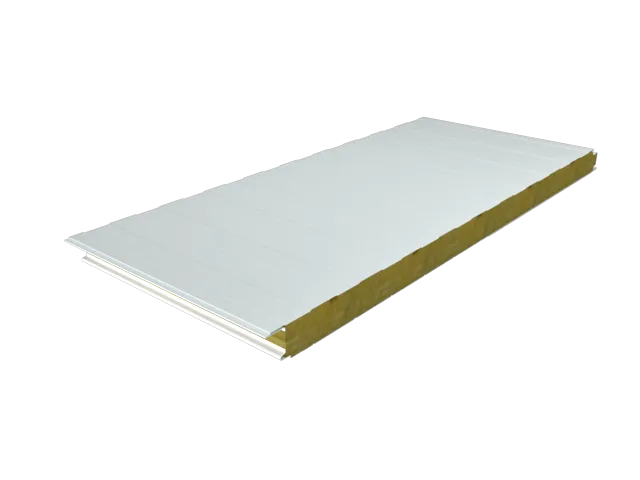

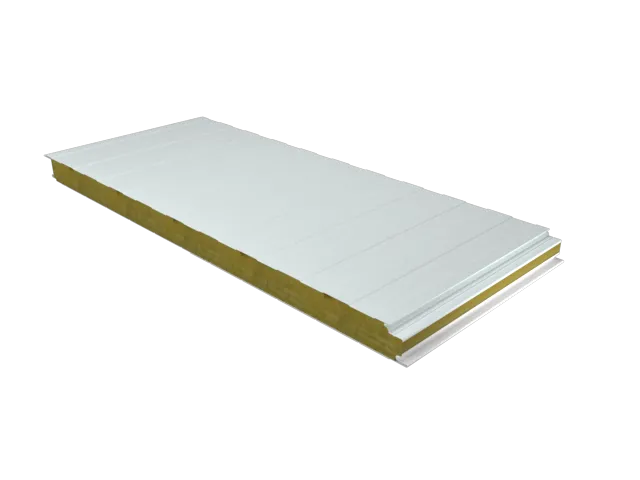

| Perfil PF1 | Sobrecarg en Kg/m2 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Espesor (mm) | Ancho (mm) | Peso (Kg/m2) | C.T.Termica (W/m2ºK) | Res.Fuego | 30 | 60 | 80 | 100 | 120 | 150 | 200 |
| 40 | 1150 | 12.5 | 1.014 | PND | 6.07 | 4.2 | 3.1 | 2.41 | 2.0 | 1.57 | - |
| 50 | 1150 | 11.9 | 0.835 | EI30 | 7.7 | 5.3 | 3.9 | 3.01 | 2.52 | 2.0 | 1.5 |
| 60 | 1150 | 12.8 | 0.71 | EI30 | 8.15 | 6.1 | 4.2 | 3.5 | 3.02 | 2.4 | 1.9 |
| 80 | 1150 | 14.6 | 0.491 | EI60 | 9.22 | 6.26 | 5.15 | 4.47 | 4.07 | 3.24 | 2.5 |
| 100 | 1150 | 16.4 | 0.389 | EI120 | 11.0 | 7.5 | 6.1 | 5.45 | 5.0 | 4.12 | 3.25 |
| 120 | 1150 | 18.2 | 0.323 | EI120 | 12.0 | 8.3 | 7.05 | 6.35 | 5.89 | 4.8 | 3.75 |
| 150 | 1150 | 20.9 | 0.258 | EI120 | *Bajo consulta | *Bajo consulta | *Bajo consulta | *Bajo consulta | *Bajo consulta | *Bajo consulta | *Bajo consulta |
| 200 | 1150 | 25.4 | 0.194 | EI120 | *Bajo consulta | *Bajo consulta | *Bajo consulta | *Bajo consulta | *Bajo consulta | *Bajo consulta | *Bajo consulta |
.-Flecha L/150 | Coef.Seguridad 1.8

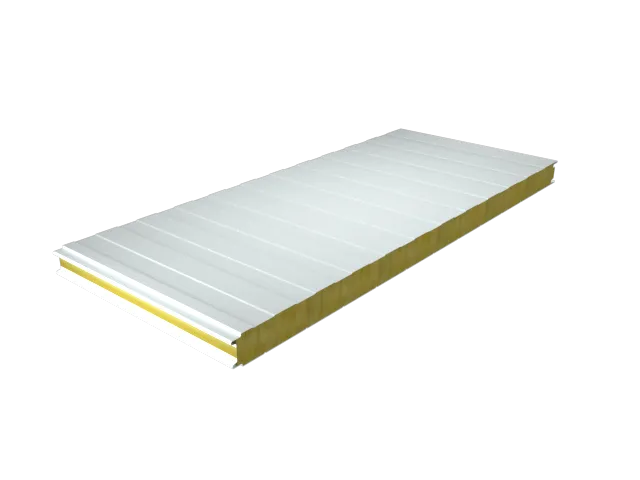

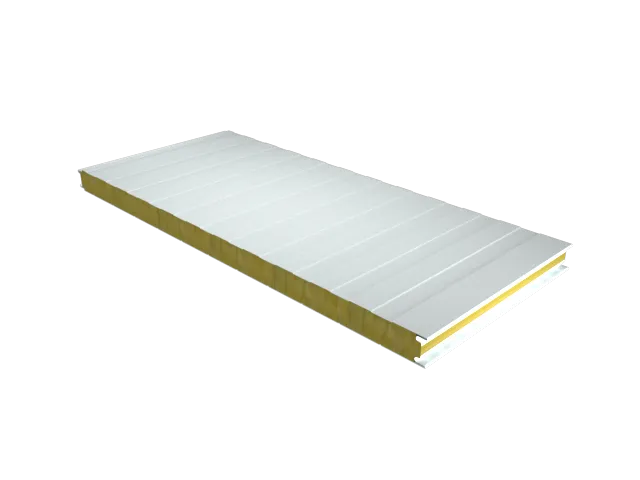

| Perfil PM1 | Sobrecarg en Kg/m2 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Espesor (mm) | Ancho (mm) | Peso (Kg/m2) | C.T.Termica (W/m2ºK) | Res.Fuego | 30 | 60 | 80 | 100 | 120 | 150 | 200 |
| 40 | 1150 | 12.5 | 0.941 | PND | 6.07 | 4.2 | 3.1 | 2.41 | 2.0 | 1.57 | - |
| 50 | 1150 | 11.9 | 0.775 | EI30 | 7.0 | 4.8 | 3.3 | 2.8 | 2.4 | 2.0 | 1.5 |
| 60 | 1150 | 12.8 | 0.622 | EI30 | 7.5 | 5.0 | 4.5 | 3.8 | 3.0 | 2.5 | 1.9 |
| 80 | 1150 | 14.6 | 0.467 | EI90 | 8.0 | 5.5 | 4.8 | 4.3 | 3.4 | 2.9 | 2.3 |
| 100 | 1150 | 16.4 | 0.376 | EI120 | 10.0 | 5.7 | 5.0 | 4.5 | 3.9 | 3.5 | 2.8 |
| 120 | 1150 | 18.2 | 0.315 | EI240 | 12.0 | 6.3 | 5.5 | 4.7 | 4.3 | 3.9 | 3.2 |
| 150 | 1150 | 20.9 | 0.255 | EI240 | *Bajo consulta | *Bajo consulta | *Bajo consulta | *Bajo consulta | *Bajo consulta | *Bajo consulta | *Bajo consulta |
| 200 | 1150 | 25.4 | 0.191 | EI240 | *Bajo consulta | *Bajo consulta | *Bajo consulta | *Bajo consulta | *Bajo consulta | *Bajo consulta | *Bajo consulta |
.-Flecha L/150 | Coef.Seguridad 1.8

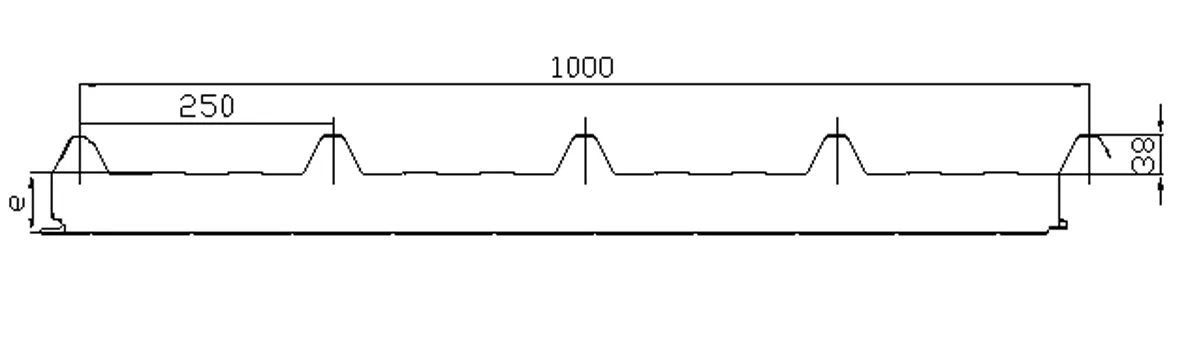

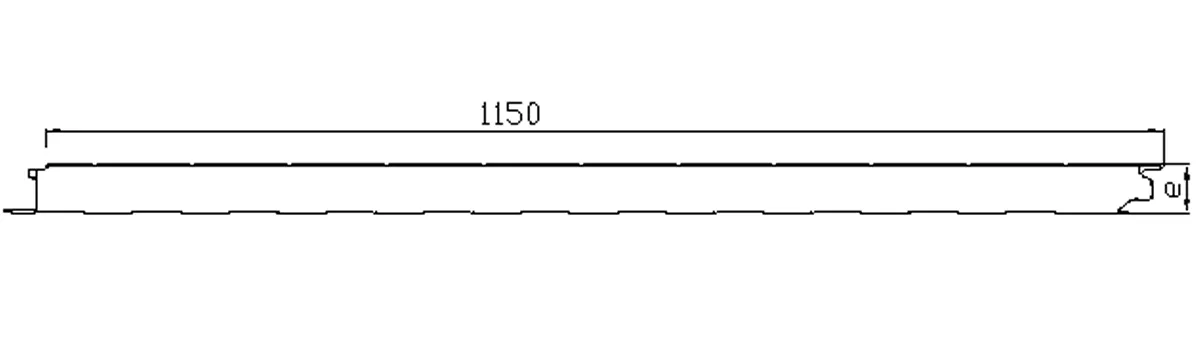

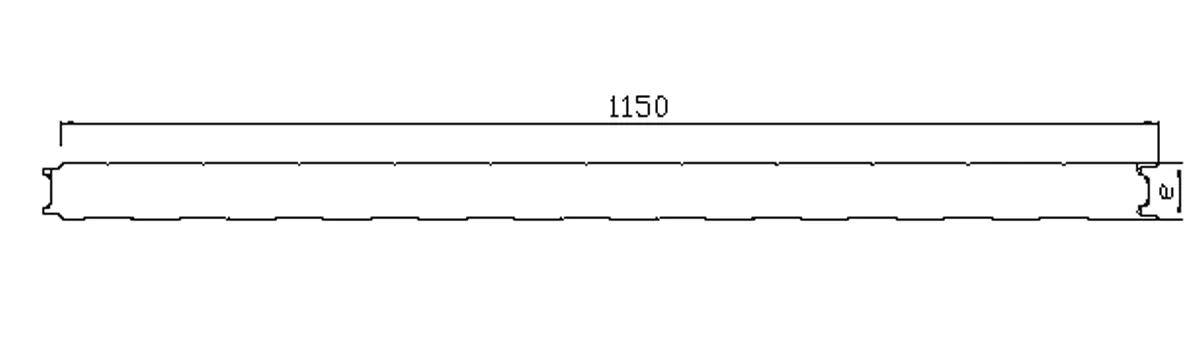

A continucaions e van a exponer las cotas, medidas y dimeneiones de los diferentes perfiles de panel sandwich de lana de roca ignifugo y resistente al fuego.
Los Paneles Sándwich con núcleo de lana de roca deben cumplir con una serie de normativas europeas que garantizan su seguridad, trazabilidad y resistencia al fuego. A continuación se detallan las principales:
Esta norma establece los tipos de certificados de inspección para productos metálicos, incluyendo chapas utilizadas en los paneles. Garantiza la documentación y trazabilidad con certificados como 2.1, 2.2, 3.1 y 3.2.
Clasifica la reacción al fuego de los materiales de construcción. En el caso de los paneles sándwich de lana de roca, se pueden obtener clasificaciones como A2-s1,d0, dependiendo del modelo ensayado.
Define la resistencia al fuego de los elementos constructivos. Los paneles con lana de roca pueden alcanzar clasificaciones de EI 30 a EI 240 minutos, en función del modelo ensayado y las condiciones de montaje.
Norma específica para paneles sándwich autoportantes con doble cara metálica. Define los requisitos de producto, garantizando la calidad y el rendimiento de los sistemas de cerramiento y cubierta.
En este apartado encontrará fichas técnicas en formato PDF que detallan los perfiles del panel sándwich con núcleo de lana de roca, sus características y datos técnicos cubiertas, fachadas y particiones interiores, con información sobre espesor, conductividad térmica (U), peso y clasificación de resistencia al fuego (EI). Además, se describen los paneles sandwich de lana de roca, sus modelos y especificaciones para uso en techos, paredes y cubiertas. Estos documentos son esenciales para la selección y aplicación de soluciones constructivas eficientes y seguras.
La lana de roca es un núcleo mineral compuesto por fibras basálticas, caracterizado por su muy baja contribución al fuego. Los paneles fabricados con este material se clasifican en la categoría A2-s1,d0 en reacción al fuego, lo que significa que no propagan llama y emiten muy poco humo.
Según el espesor y la configuración, los paneles con lana de roca pueden alcanzar clasificaciones de resistencia al fuego como EI30, EI60, EI90, EI120 e incluso EI240, de acuerdo con la norma EN 13501-2.
Dispones de rangos típicos de espesor entre 50–200 mm. Por ejemplo, en configuraciones habituales: ~50 mm → EI30, ~80 mm → EI60, 100 mm → EI120, y mayores espesores pueden alcanzar hasta EI240 en ciertas aplicaciones. Es fundamental seleccionar el espesor en función del nivel EI requerido por el proyecto.
Cuanto menor es el valor U, mejor es el aislamiento térmico. Por ejemplo, un panel de ~100 mm ofrece un valor de U ≈ 0,36–0,39 W/m²·K, dependiendo de la configuración. Espesores mayores, como 150–200 mm, permiten reducir aún más el valor U, mejorando el comportamiento térmico del cerramiento.
El largo de los paneles es habitual hasta 14 m, aunque pueden fabricarse en mayores longitudes bajo consulta. El ancho útil más frecuente es de ≈1000 mm o ≈1150 mm, dependiendo de la configuración del sistema.
Los paneles con núcleo de lana de roca cumplen con las referencias clave del sector, como la EN 13501-1 (reacción al fuego), la EN 13501-2 (resistencia al fuego), la EN 14509 (paneles sándwich autoportantes), así como con la documentación técnica según EN 10204.
Dispones de opciones con desempeño contrastado en recubrimientos, como: Poliéster 25 µm, Poliuretano-poliamida 55 µm (clasificación RUV4/RC5), HPS200 (PVC) 200 µm ideal para entornos severos, y PET 50–55 µm recomendado para ambientes higiénicos y cámaras frigoríficas. Cada opción especifica su resistencia UV, resistencia a la corrosión y su uso recomendado.
El pesoespesor. Por ejemplo, un panel de ~50 mm pesa aproximadamente 15,5 kg/m², mientras que uno de 100 mm se sitúa entre 20–21,5 kg/m² según la configuración. Esta información es clave para el cálculo de cargas permanentes (G) en tus verificaciones estructurales.
