Chapa GP-18/76 Minionda: Alta Calidad para tus proyectos de Construcción

GRUPOPANEL PREFABRICADOS METALICOS SL

Lider de ventas chapa minionda

Icono de ligereza

ligereza

Icono de alta estética

Acabado estetico

Icono de resistencia

Alta resistencia mecanica

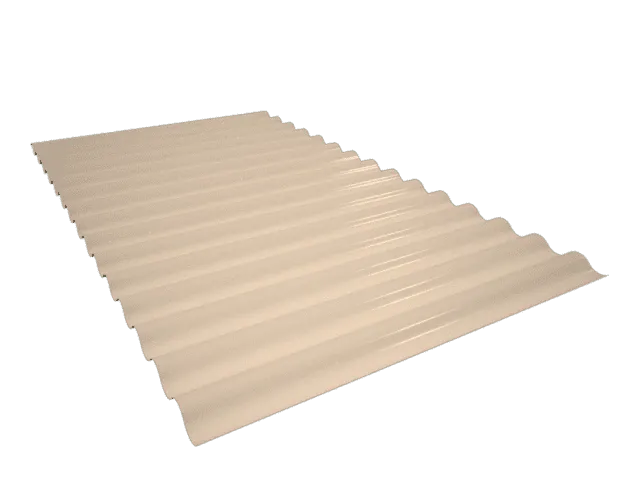

Variedad de colores y acabados

Variedad de colores y acabados

Uso industrial y residencial

Uso industrial y residencial

Producto resistente a las condiciones climaticas adversas

Resistencia al clima

Producto sosteniblea con el medio ambiente

Producto Ecologico y Reciclable

Valoración excelente

Desde 7 € / m2

Uso Instalacion en fachadas y paramentos verticales
Modelo GP-18/76
Produccion Bajo pedido
Cantidad minima 80 m2
Espesores 0.6-0.7-0.8-1.0-1.2 mm
Longitudes A medida bajo pedido

Aprovecha la oportunidad de adquirir la chapa GP-18/76 Minionda de alta calidad a precios competitivos.

Disfruta de nuestra entrega rápida, personalización en colores y acabados, y un servicio de atención al cliente excelente. Realiza tu pedido ahora y transforma tus proyectos con GRUPOPANEL.

Por qué elegir la Chapa GP-18/76 Minionda:

  • Precio competitivo: Ofrecemos los mejores precios del mercado sin comprometer la calidad.
  • Entrega rápida: Garantizamos tiempos de entrega eficientes para que tu proyecto no se detenga.
  • Personalización disponible: Elige entre una amplia gama de colores y acabados para adaptarse a tus necesidades específicas.
  • Asesoría profesional: Nuestro equipo de expertos está listo para ayudarte a seleccionar la chapa adecuada y resolver cualquier duda que puedas tener.
  • Fácil proceso de compra: Realiza tu pedido de forma rápida y segura a través de nuestra página web.

Descripcion chapa GP-18/76 Minionda:

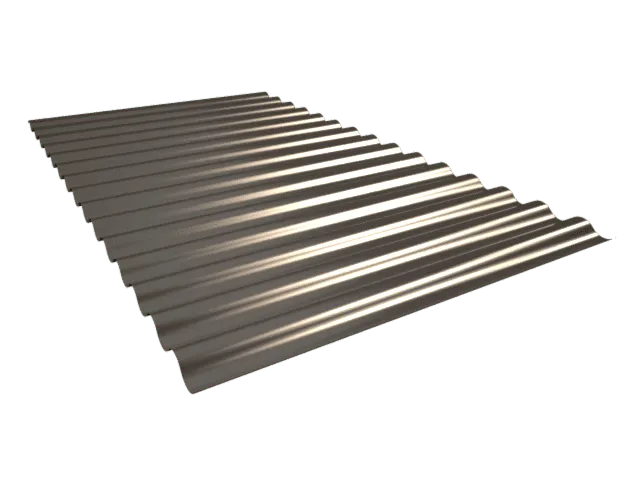

La chapa Minionda GP-18/76 pertenece al grupo de productos y materiales para la construcción, ya que su perfil ondulado es ideal para el recubrimiento de fachadas arquitectónicas .El espesor de la chapa puede variar según la aplicación entre 0.5 mm y 1.2 mm.

La gran variedad de colores disponibles para los acabados de fachadas hace de este producto el favorito en los despachos de arquitectura más exclusivos. Su resistencia mecánica y ligereza son factores determinantes en su elección. Además, la posibilidad de realizar perforaciones amplía su campo de aplicaciones para fachadas acústicas o vallas con baja resistencia al viento.

El producto se compone de 14 ondas con una distancia entre crestas de 18 mm y una distancia entre ejes de onda de 76 mm, proporcionando una sensación de rayado suave y una estética vanguardista. Aunque también se puede utilizar para cubiertas, la aplicación más importante de la chapa Minionda es el recubrimiento de fachadas y paramentos verticales.

El producto es de montaje rápido, fácil y limpio, lo que lo hace muy apreciado en el sector de la construcción. Si se combina con aislamiento de lana mineral, como fibra de vidrio o lana de roca, en configuraciónsándwich o fachada ventilada, se pueden obtener grandes incrementos de aislamiento acústico y/o térmico en paredes exteriores de edificios industriales existentes.

Chapa Minionda, llama ya
¿Dudas entre varios perfiles? ¡Te ayudamos!

Compara la chapa minionda con otras soluciones

Comparar opciones

Aplicaciones y usos de la chapa Minionda GP-18/76.

  • Construcción de cubiertas y fachadas: Utilizada en la construcción de techos y paredes exteriores.
  • Edificaciones industriales y comerciales: Aplicable en interiores y exteriores de edificios industriales y comerciales.
  • Falsos techos: Creación de techos falsos en diversas construcciones.
  • proyectos ligeros y económicos: Ideal para proyectos que requieren ligereza y bajo costo.
  • Soluciones de montaje personalizadas: posibilidad de perforaciones para facilitar el montaje según requisitos específicos.
  • Revestimiento de almacenes y cobertizos: Uso en tejados y cubiertas de almacenes y cobertizos.
  • Cerramientos de naves industriales: Empleada en el cerramiento de espacios industriales.
  • Cuartos auxiliares: Construcción de cuartos adicionales o auxiliares.
  • Edificios de formas onduladas: Adaptación a edificios con formas curvas, gracias a su capacidad de curvarse.
  • Construcción modular: Integrada en proyectos de construcción modular
  • proyectos de gran envergadura: Indicada para obras de grandes dimensiones y formas variadas.
  • Revestimiento de estructuras: Utilizada para revestir estructuras, mejorando la estética y funcionalidad.

Ventajas y Beneficios de la chapa Minionda GP-18/76.

Las ventajas y beneficios que proporciona la chapa minionda GP-18/76 son:

  • Ligereza: Facilita la instalación y reduce costos de transporte y montaje.
  • Resistencia: Soporta condiciones climáticas adversas como viento, lluvia o granizo.
  • Estética: Diseño moderno y profesional para una presentación cuidada.
  • Durabilidad: Fabricada con acero galvanizado o prelacado de larga vida útil.
  • Facilidad de instalación: Compatible con sistemas de fijación estándar y estructura ligera.
  • Bajo mantenimiento: Requiere escasos cuidados para mantener su rendimiento.

Datos Tecnicos Chapa Minionda GP-18/76.

Tabla de pesos y momentos de indercia en funcion del espesor.
Espesor Peso Momento de Inercia
mm (Kg/m2) mm/m4
0.5 4.61 24.250
0.6 5.53 29.100
0.7 6.45 33.950
0.8 7.38 38.800
1.0 9.22 48.500
1.2 11.06 58.200

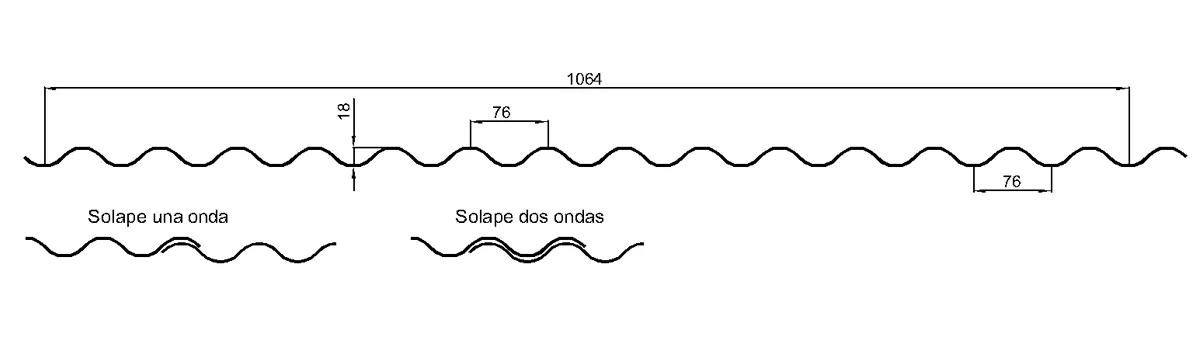

Medidas de la Chapa GP-18/76

Normativa Aplicable Chapa Minionda GP-18/76

  • AISI-1986: American Iron Steel Institute, Addendum "Corrugated Steel Sheets" (1989)
  • EUROCÓDIGO-3: Proyecto de estructuras metálicas
  • UNE-ENV 1993-1-1: Reglas generales y reglas para la edificación
  • DB-SE-A: Código Técnico de la Edificación, Seguridad estructural Acero
  • UNE-EN 14782: Chapas metálicas autoportantes para cubiertas y fachadas
  • ENV 1993-1-3: Cold formed thin gauge members and sheeting
  • UNE-EN 508-1: Productos para cubiertas de chapa metálica

  • Acero de calidad DX51D según UNE-EN 10142
  • Límite elástico nominal Re = 280 N/mm²
  • Resistencia mínima a la tracción Rm = 360 N/mm²

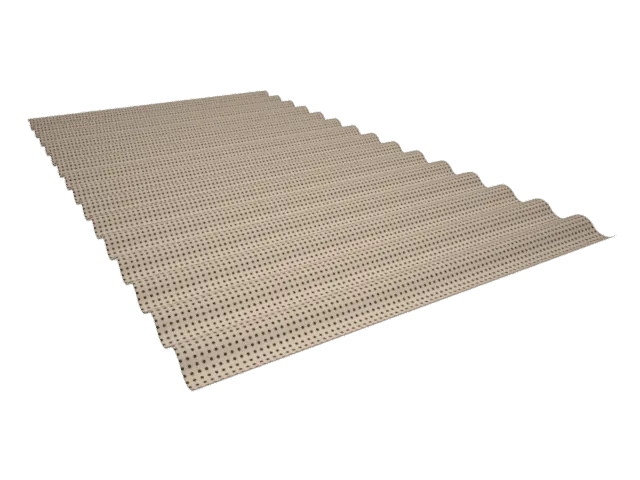

Perfil disponible con perforaciones para instalaciones acústicas. Variedad de perforados disponible bajo consulta.

La chapa GP-30/204 puede fabricarse con otras calidades de acero siempre que cumpla con los ensayos certificados actualizados en abril de 2015 por la UPC.

Chapa Minionda, llama ya
¿Buscas una fachada estetica económica y resistente?

La chapa minionda es tu mejor opción

Solicita asesoramiento

TABLA SOBRECARGA CHAPA MINIONDA PARA DOS APOYOS POS.CUBIERTA
**Sobrecargas en Kg/m2 Distancia entre apoyos (m)
Espesor(mm) 1.2m 1.3m 1.4m 1.5m 1.6m 1.7m 1.8m 1.9m 2.00m
0.5 109.0 84.0 67.0 nan 43.0 35.0 29.0 24.0 20.0
0.6 130.0 101.0 80.0 nan 52.0 42.0 35.0 29.0 24.0
0.7 152.0 118.0 93.0 75.0 60.0 49.0 40.0 33.0 28.0
0.8 174.0 135.0 107.0 85.0 69.0 56.0 46.0 38.0 32.0
1.0 217.0 169.0 133.0 107.0 86.0 70.0 58.0 48.0 40.0
1.2 261.0 203.0 160.0 128.0 104.0 84.0 69.0 57.0 48.0

Tabla de sobrecarga de uso en Kg/ m2 para chapa minionda posicion CUBIERTA sobre cuatro apoyos.

TABLA SOBRECARGA CHAPA MINIONDA PARA DOS APOYOS POS.CUBIERTA
**Sobrecargas en Kg/m2 Distancia entre apoyos (m)
Espesor(mm) 1.2m 1.3m 1.4m 1.5m 1.6m 1.7m 1.8m 1.9m 2.00m
0.5 109.0 84.0 67.0 nan 43.0 35.0 29.0 24.0 20.0
0.6 130.0 101.0 80.0 nan 52.0 42.0 35.0 29.0 24.0
0.7 152.0 118.0 93.0 75.0 60.0 49.0 40.0 33.0 28.0
0.8 174.0 135.0 107.0 85.0 69.0 56.0 46.0 38.0 32.0
1.0 217.0 169.0 133.0 107.0 86.0 70.0 58.0 48.0 40.0
1.2 261.0 203.0 160.0 128.0 104.0 84.0 69.0 57.0 48.0

Tabla de sobrecarga de uso en Kg/ m2 para chapa minionda posicion FACHADA sobre Dos Apoyos.

TABLA SOBRECARGA CHAPA MINIONDA PARA DOS APOYOS POS.FACHADA
**Sobrecargas en Kg/m2 Distancia entre apoyos (m)
Espesor Luz(m) Luz(m) Luz(m) Luz(m) Luz(m) Luz(m) Luz(m) Luz(m) Luz(m)
mm / luz( m ) 1.2m 1.3m 1.4m 1.5m 1.6m 1.7m 1.8m 1.9m 2.00m
0.50 113 89 71 58 48 40 34 29 24
0.60 136 107 86 70 57 48 40 34 29
0.70 158 125 100 81 67 56 47 40 34
0.80 181 142 114 93 76 64 54 46 39
1.00 226 178 143 116 95 nan 67 57 49
1.20 272 214 171 139 115 96 80 68 59

Tabla de sobrecarga de uso en Kg/ m2 para chapa minionda posicion FACHADA sobre Cuatro Apoyos.

TABLA SOBRECARGA CHAPA MINIONDA PARA CUATRO APOYOS POS.FACHADA
**Sobrecargas en Kg/m2 Distancia entre apoyos (m)
Espesor(mm) 1.2m 1.3m 1.4m 1.5m 1.6m 1.7m 1.8m 1.9m 2.00m
0.5 134.0 109.0 90.0 75.0 63.0 54.0 46.0 40.0 35.0
0.6 161.0 131.0 108.0 90.0 76.0 65.0 55.0 48.0 42.0
0.7 188.0 153.0 126.0 105.0 89.0 75.0 65.0 56.0 49.0
0.8 215.0 175.0 144.0 120.0 101.0 86.0 74.0 64.0 55.0
1.0 269.0 219.0 180.0 150.0 127.0 108.0 92.0 80.0 69.0
1.2 323.0 262.0 216.0 180.0 152.0 129.0 111.0 96.0 83.0
Chapa Minionda, llama ya
¡Fabricamos a medida tu chapa minionda!

Ahorra tiempo y dinero desde el primer pedido

Pide presupuesto

Instalación Chapa Minionda

  • Montaje rápido y fácil Diseñada para un montaje económico y eficiente.
  • Solape Se puede realizar con una sola onda entre dos chapas o con dos ondas para mayor resistencia.
  • Tornillería Utiliza tornillería autotaladrante para fijación a estructuras metálicas, de madera u hormigón.

Imágenes de Chapa minionda GP-18/76

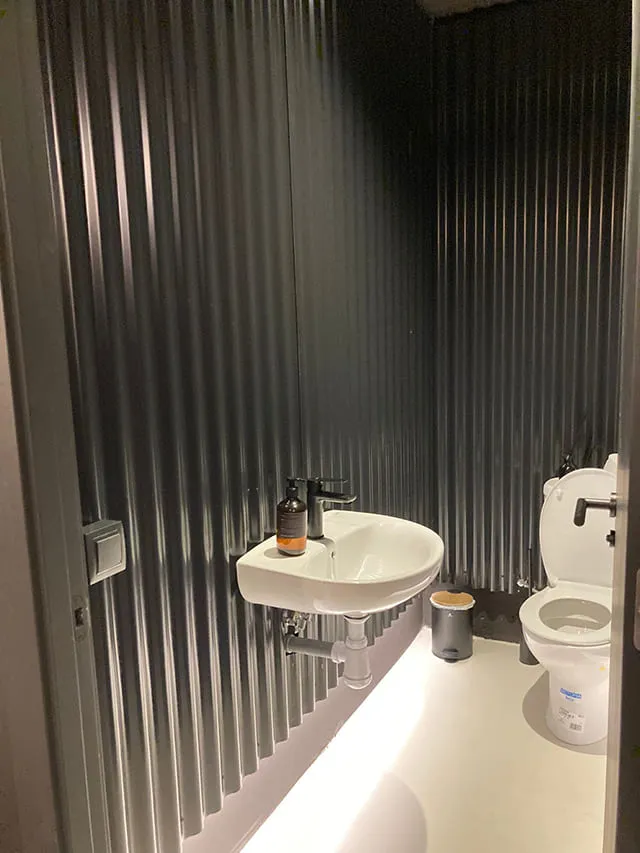

Chapa minionda decorativa en aseos color negro Chapa minionda decorativa en aseos color negro

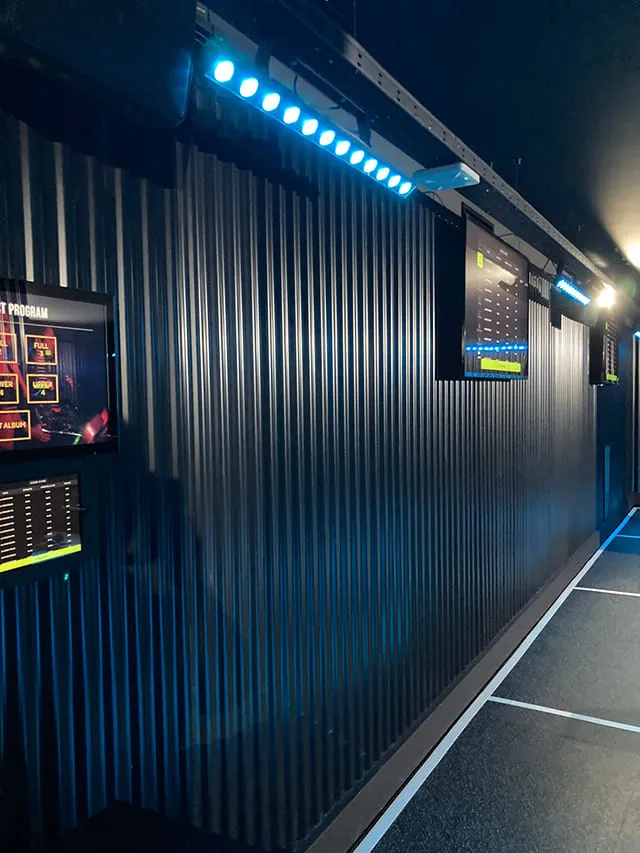

Chapa minionda decorativa color negro para Gimnasio Chapa minionda decorativa color negro para Gimnasio

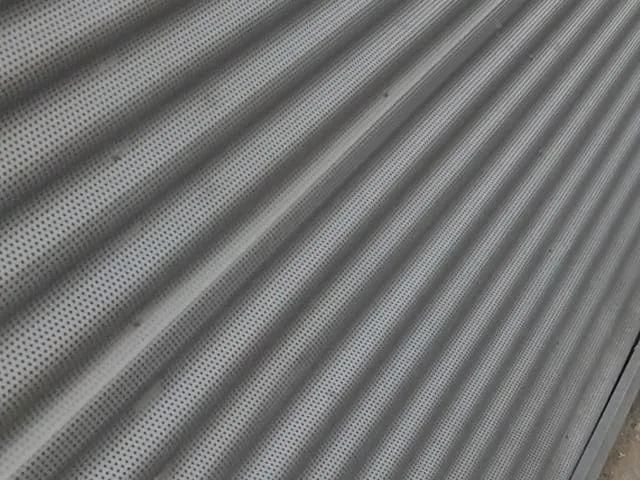

Chapa minionda instalada en fachada acustica con perforaciones Chapa minionda instalada en fachada acustica con perforaciones

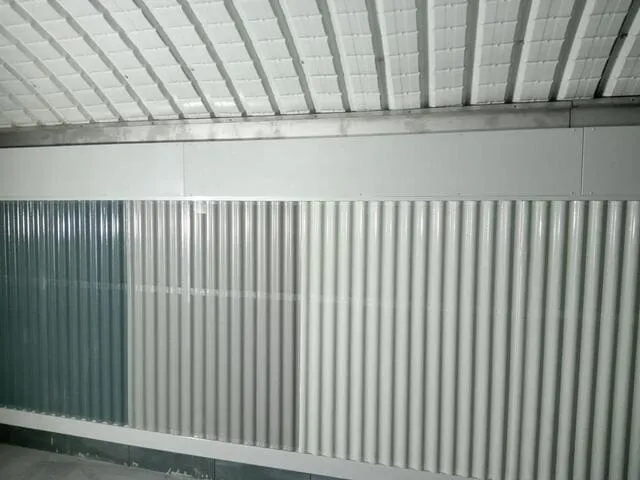

Chapa minionda perforada Instalada en el metro Chapa minionda perforada Instalada en el metro

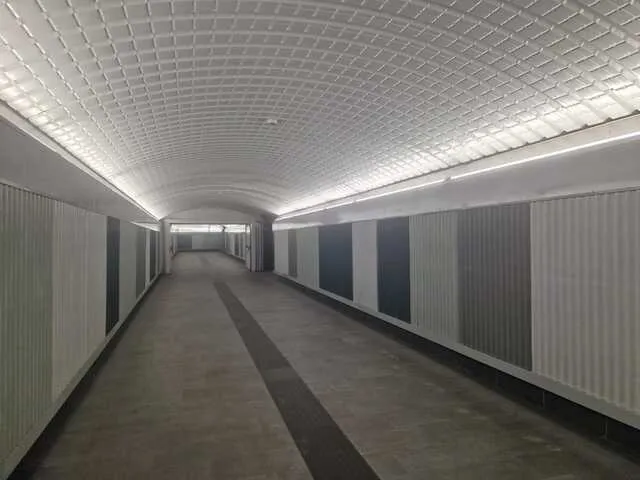

Chapa minionda perforada y no perforada instalada como cámara bufa Chapa minionda perforada y no perforada instalada como cámara bufa

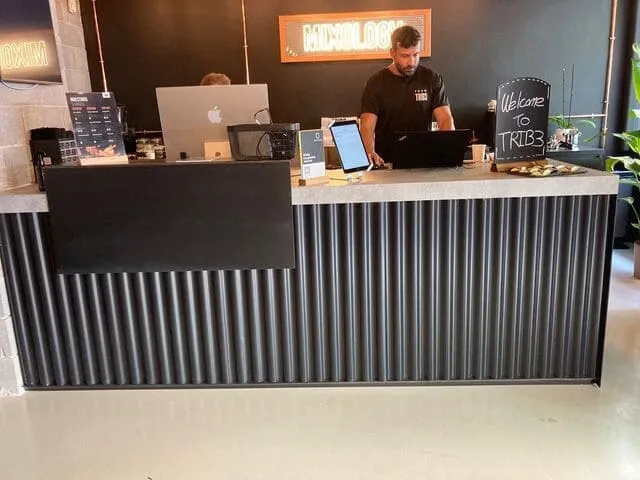

Mostrador decorado con chapa minionda color negro Mostrador decorado con chapa minionda color negro

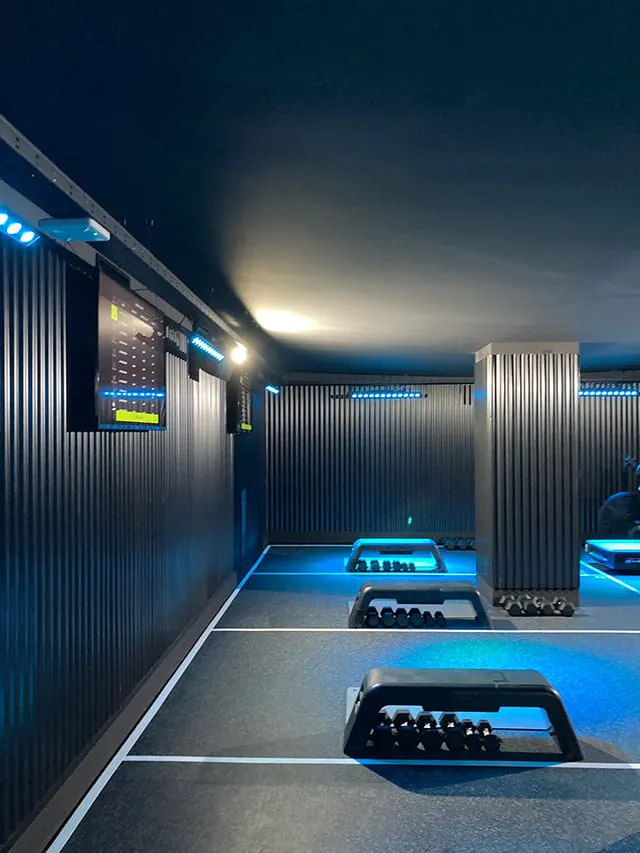

Chapa minionda color negro para gimnasio exclusivo Chapa minionda color negro para gimnasio exclusivo

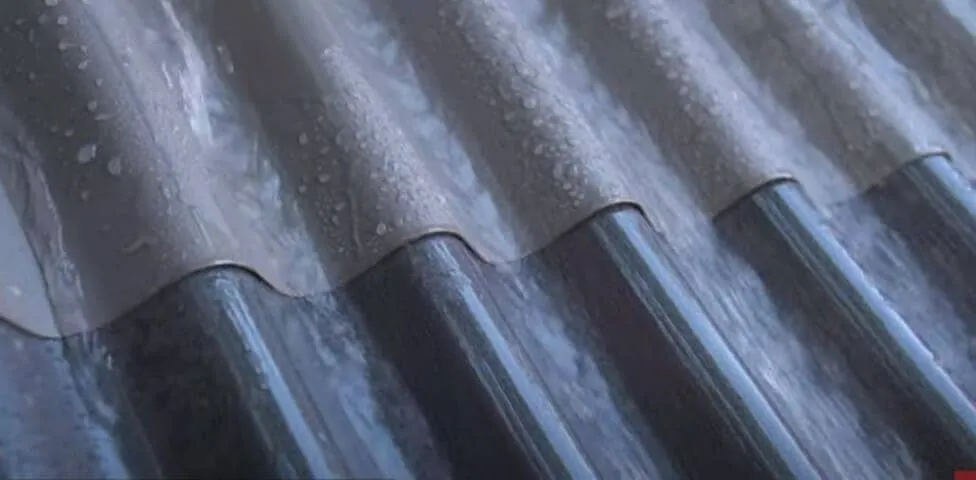

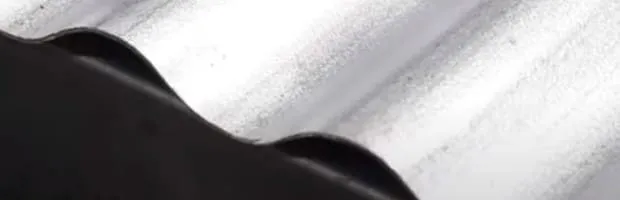

Solape de una chapa minionda Solape de una chapa minionda

Chapa Minionda - Ficha tecnica

Chapa Minionda - Preguntas Frecuentes

El solapamineto entre la chapa superior y la chapa inferior que recomendamos es de 200mm.

Recomendamos una densidad minima de un tornillo por m2, y fijar siempre en la cresta de la onda para reducir el riesgo de goteras.

La chapa minionda Gp-18/76 cubre una anchura util de 1064mm ya solapada con las siguientes en sus extremos.

Recomendamos longitudes de manipulacion de 3m, no obstante pudes der mayor si la esteticad de la instalacion lo requiere. A partir de 6m es necesario medios ausiliares de manipulacion como gruas y polipastos suspendidos.

Ponte en contacto con nuestros comerciales y Lla ma al telefono 673 498 042 o mediante el envio de un email a info@grupopanel.com solicitando presupuesto, y de ser de tu conformidad, sigue las instrucciones del agente comercial.
